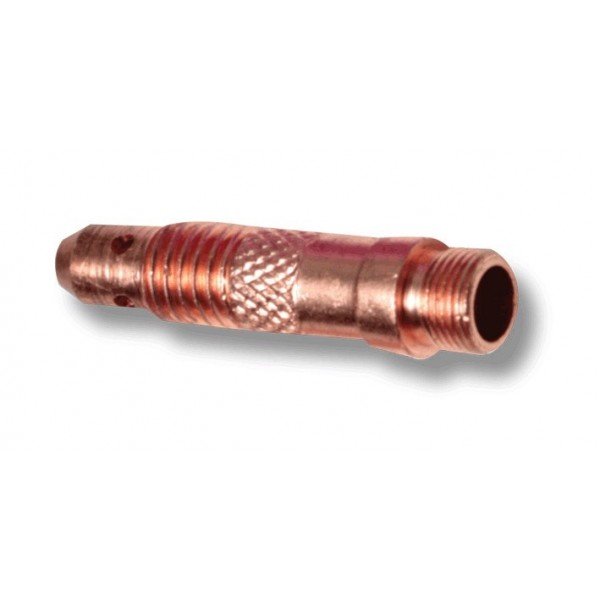

Porta Mordazas TIG 3/32″ (AXT-T10N32)
Porta Mordazas TIG 3/32"
Código de Producto: AXT-T10N32
Componente de alta precisión diseñado para alojar la mordaza (collet) y asegurar el electrodo de tungsteno durante la soldadura TIG (GTAW). Garantiza un flujo laminar y homogéneo de gas argón hacia la tobera cerámica, optimizando la protección del baño de fusión contra impurezas atmosféricas.
Rendimiento y Calidad Industrial
Conducción Eléctrica Óptima
Mínima resistencia al paso de corriente y estabilidad total en el arco, garantizando una fijación firme del electrodo de tungsteno.
Resistencia al Desgaste Térmico
Fabricado en latón maquinado de alto grado que soporta ciclos exigentes de temperatura y previene la corrosión por uso continuo.
Flujo de Gas Uniforme
Orificios laterales calibrados para una distribución regular de gas de protección hacia la tobera cerámica, eliminando porosidades.
Mantenimiento Ágil
Diseño estandarizado que permite el recambio rápido de mordazas y tungsteno, disminuyendo los tiempos muertos de taller.
Información Técnica Detallada
| Parámetro | Valor / Detalle |
|---|---|
| Proceso de Soldadura | TIG (GTAW) |
| Diámetro de Electrodo | 3/32" (2.4 mm) |
| Longitud Total | 47 mm |
| Tipo de Montaje | Estándar (Cuerpo porta mordaza convencional, no gas lens) |
| Material | Latón maquinado |
| Rosca de Montaje | 3/8" UNEF (Rosca estándar de antorcha) |
| Método de Refrigeración | Por Aire / Por Agua |
| Presentación | Empaque tipo blíster con 2 piezas |
Compatible con antorchas estándar TIG tanto refrigeradas por aire como por agua en los principales sistemas del mercado:
| Serie de Antorcha TIG | Modelos y Fuentes Compatibles |
|---|---|
| Serie 17 (Refrigerada por Aire) | WP-17, HW-17, PTA-17, A-150 |
| Serie 18 (Refrigerada por Agua) | WP-18, PTW-18, W-350, W-410 |
| Serie 26 (Refrigerada por Aire) | WP-26, PTA-26, A-200, A-250 |
Propósito en el Cabezal TIG
El porta mordazas actúa como el corazón de sujeción mecánica y conducción eléctrica en el conjunto frontal de la antorcha:
- Alineación central: Mantiene la mordaza y el electrodo en el eje exacto de la tobera.
- Transferencia de corriente: Conecta el cuerpo de la antorcha con el tungsteno para un cebado de arco limpio.
- Cámara de gas: Sus lumbreras laterales dividen el flujo de gas protector de manera uniforme antes de ingresar a la tobera cerámica, minimizando turbulencias que pudieran oxidar la soldadura.
Diagnóstico y Solución de Problemas
Identifique y resuelva inconvenientes comunes durante el ciclo de soldadura:
Causa probable: Distribución irregular del flujo de gas, orificios laterales obstruidos por salpicaduras o fuga en la rosca de acople.
Solución recomendada: Limpie minuciosamente los orificios laterales del porta mordazas, confirme que no existan rebabas ni suciedad y calibre el caudalímetro de argón de acuerdo al diámetro de la tobera.
Causa probable: Asiento cónico del porta mordazas desgastado, rosca barrida o utilización de una mordaza de diámetro incorrecto.
Solución recomendada: Verifique que tanto la mordaza como el porta mordazas correspondan a la medida 3/32" (2.4 mm). Si el cono interno presenta holgura, reemplace la pieza inmediatamente.
Causa probable: Caída de tensión por mal contacto eléctrico derivado de hilos de rosca dañados, carbonizados o con acumulación de óxido.
Solución recomendada: Desmonte el porta mordazas, limpie la rosca 3/8" UNEF y reemplace el accesorio si observa desgaste excesivo en las superficies de contacto eléctrico.
¿Requiere la documentación completa de ingeniería?
Consulte las tablas completas de tolerancias, planos y especificaciones de seguridad en el documento oficial de AX-TECH.
