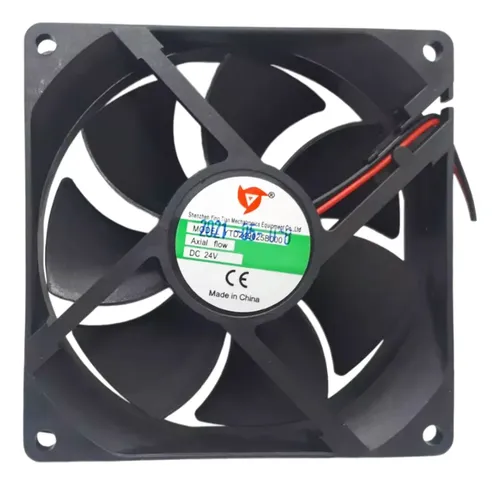

Ventilador Axial 92x92x25 mm 24V DC 0.3A (VOL-210TR0008)
VENTILADOR AXIAL 92x92x25MM 24V DC 0.3A
Código: VOL-210TR0008 | Marca: AX TECH / VOLT
Diseñado específicamente para la disipación térmica crítica en la soldadora inversora VOL-210TBV. Este ventilador de 92 mm impulsa aire frío a través de los disipadores, garantizando que los módulos IGBT operen en temperaturas seguras durante los ciclos de trabajo más exigentes.
Parámetros Eléctricos y Físicos
| Parámetro | Valor / Especificación |
|---|---|
| Dimensiones del Marco | 92 x 92 x 25 mm |
| Voltaje Nominal | 24 V DC |
| Corriente Nominal | 0.30 A |
| Consumo de Potencia | ≈ 7.2 W |
| Tipo de Motor | DC sin escobillas (Brushless) |
| Material Estructural | Termoplástico PBT UL94V-0 (Antiflama) |
| Rango de Temperatura | -10°C a +70°C |
| Conexión | 2 cables conductores |
Construcción y Rendimiento Industrial
Diseñado para resistir las condiciones adversas del trabajo pesado metalmecánico:
Motor Brushless Inteligente
Al no usar escobillas, elimina el roce mecánico. Esto reduce drásticamente el ruido, aumenta la eficiencia energética (apenas 7.2W) y prolonga significativamente las horas de trabajo continuo.
Plástico PBT Autoextinguible
Fabricado bajo la norma de seguridad UL94V-0, este termoplástico de ingeniería no propaga llama en caso de corto circuito, protegiendo al equipo contra incidentes eléctricos internos.
Formato Específico 92mm
Diseñado para encajar milimétricamente en la ranura de ventilación de la carcasa, evitando vibraciones que puedan aflojar las conexiones de la placa madre principal.
Reemplazo Exacto para Equipos VOLT
Soldadora VOL-210TBV
Repuesto genuino de reemplazo directo (OEM) para este modelo inversor bi-voltaje (110/220V) de 20 a 200 Amperios, restaurando su sistema de enfriamiento de fábrica.
Soldadora AXT-210TBV
Totalmente compatible de manera estructural y electrónica con los requerimientos de la línea AXT-210TBV de AX TECH.
Uso en Electrónica de Potencia
Perfectamente aplicable a cualquier equipo de automatización, tableros de control y amplificadores que requieran un caudal de aire agresivo de 92mm alimentado a 24VDC.
Instalación y Resolución de Problemas (Troubleshooting)
Si la máquina activa la luz de alerta térmica (icono de termómetro) poco tiempo después de comenzar a soldar, o si escuchas ruidos similares a fricción intensa, zumbidos lentos, o simplemente las aspas no giran al encender el equipo, es obligatorio realizar el reemplazo de inmediato para evitar dañar los semiconductores.
Si el ventilador es nuevo y no arranca, el problema radica en la tarjeta electrónica. Debes utilizar un multímetro para verificar que el circuito de alimentación del equipo efectivamente esté enviando los 24V DC a los cables conectores. A veces un relé o componente previo está fallando.
Advertencia de seguridad: Las soldadoras inversoras acumulan energía en sus capacitores internos. Antes de proceder, desconecta el enchufe de la corriente alterna y espera aproximadamente 15 minutos para que la placa se descargue completamente. Revisa bien la polaridad al momento de empalmar los 2 cables.
