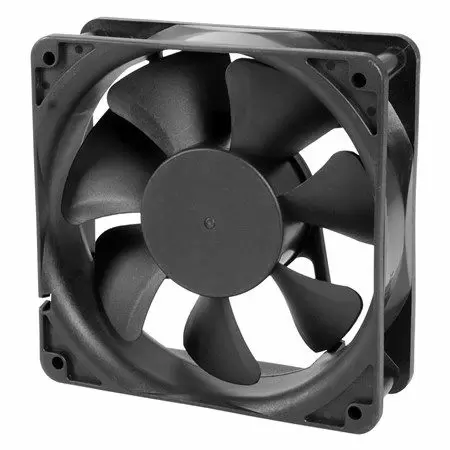

VENTILADOR AXIAL 92*92*38 MM 24V A 0.5A PARA 257LCD AXT-257LCDR0006
VENTILADOR AXIAL 92x92x38 MM 24V A 0.5A
Ref: AXT-257LCDR0006
Marca: AX TECH
Ventilador axial DC de alto rendimiento (Brushless) diseñado como componente de reemplazo directo y refrigeración para equipos de electrónica de potencia, específicamente compatible con la Soldadora AXT-257LCD.
📄 Descargar Ficha Técnica (PDF)Especificaciones del Ventilador
| Parámetro | Valor / Especificación |
|---|---|
| Dimensiones | 92 x 92 x 38 mm |
| Voltaje nominal | 24 V DC |
| Corriente nominal | 0.5 A |
| Consumo de potencia | ≈ 11 W |
| Tipo de motor | DC sin escobillas (Brushless) |
| Tipo de rodamiento | Bolas (Ball Bearing) |
| Velocidad | ≈ 4800 RPM |
| Flujo de aire | ≈ 118 CFM |
| Nivel de ruido | ≈ 55 dBA |
| Conexión | 2 cables conductores |
| Temperatura de operación | -10°C a +70°C |
Nota: Los valores de rendimiento corresponden a ventiladores axiales estándar de 92x92x38 mm con 24V DC y 0.5A de consumo, típicos de este componente.
Contexto: Soldadora AXT-257LCD
Este componente es el reemplazo directo certificado para el equipo inversor multiprocesos de AX TECH. A continuación las especificaciones de la máquina que refrigera:
| Parámetro de la Soldadora | Especificación |
|---|---|
| Procesos | Electrodo (MMA/SMAW) y TIG Lift (GTAW) |
| Voltaje de alimentación | 110/220V bi-voltaje, 60 Hz |
| Rango de amperaje | 20-120A (110V) / 30-250A (220V) |
| Pantalla | LCD inteligente |
| Funciones Integradas | Hot Start, Arc Force, Anti-Stick, VRD, MMA Pulsado |
| Tecnología | Inversor IGBT con microchip (MCU) |
| Peso | ≈ 5 kg |
📌 Función y Aplicación Principal
El ventilador axial AXT-257LCDR0006 es el componente de refrigeración forzada crítico para la soldadora. Sus funciones primordiales son:
- Disipación de calor del inversor: Fuerza el paso de aire a través de los disipadores de calor y componentes de potencia (IGBT, transformadores, rectificadores) para mantener temperaturas seguras.
- Protección térmica: Evita que la máquina active su protección por sobretemperatura y se detenga durante el trabajo, permitiendo ciclos de trabajo largos y estables.
- Prolongación de la vida útil: Mantiene los componentes electrónicos en rangos térmicos adecuados.
Aplicaciones típicas: Refrigeración de soldadoras inversoras, fuentes de alimentación conmutadas y equipos de electrónica de potencia.
Consideraciones Finales
La referencia AXT-257LCDR0006 corresponde al código interno de AX TECH para el ventilador de reemplazo de la soldadora AXT-257LCD. El sufijo "R0006" indica el número de refacción dentro del catálogo de componentes de este equipo.
Verificar que el conector del ventilador coincida con el zócalo de la máquina antes de su instalación. Se recomienda estrictamente desconectar la alimentación eléctrica antes de realizar el reemplazo.
Tip técnico: Si el ventilador no funciona después del cambio, verificar el circuito de alimentación de 24V internos del equipo.
