Tarjeta de Selección de Voltaje AXT-EM204BVR0020.
TARJETA DE SELECCIÓN DE VOLTAJE 110/220V PARA EM204BV
Código: AXT-EM204BVR0020 | Marca: AX TECH
El cerebro detrás de la versatilidad de tu inversora multiproceso. Este módulo de conmutación inteligente detecta automáticamente la tensión de entrada y reconfigura los circuitos de potencia al instante, permitiéndote operar en redes de 110V o 220V con total seguridad y sin manipulación manual.

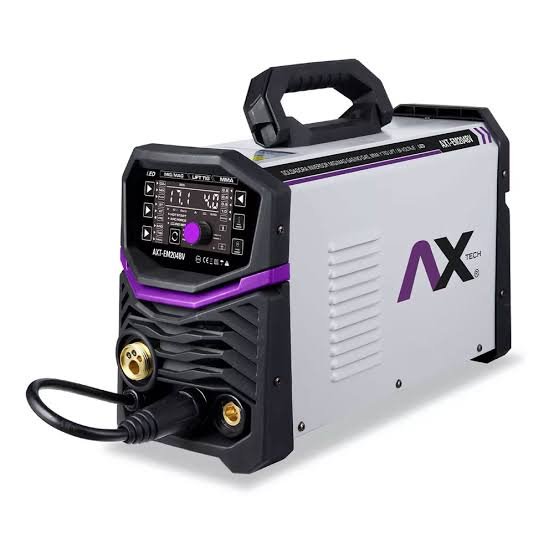

Parámetros de la Soldadora AXT-EM204BV
Esta tarjeta soporta y hace posible el funcionamiento de la máquina bajo las siguientes especificaciones:
| Parámetro Operativo | Especificación Técnica |
|---|---|
| Voltaje de Alimentación | 110V / 220V (Auto-Switch 60 Hz) |
| Rango de Amperaje MIG/MAG | 50-140A (110V) / 50-200A (220V) |
| Rango de Amperaje Electrodo (MMA) | 10-110A (110V) / 10-160A (220V) |
| Rango de Amperaje TIG Lift | 10-140A (110V) / 10-200A (220V) |
| Voltaje en Vacío | 51 V |
| Tecnología Principal | Inversor IGBT con control por microprocesador (MCU) |
Lógica de Detección y Conmutación
El circuito impreso realiza un monitoreo en tiempo real para estabilizar el suministro de energía hacia la tarjeta inversora principal:
Detección Sensorial Automática
Identifica instantáneamente la tensión en la red (110V o 220V) en fracciones de segundo al presionar el interruptor, configurando los relevadores y relés de estado sólido adecuados.
Ajuste de Devanados
Controla de manera física la topología del transformador, colocando los devanados en paralelo para maximizar la corriente en 110V, o en serie para soportar la alta tensión de los 220V.
Bloqueo por Falla
Si la tarjeta detecta un voltaje anómalo (como un pico severo o media fase), bloquea el encendido del equipo para preservar la integridad de los módulos IGBT y diodos de potencia.
Repuesto Específico AX TECH
Soldadora AXT-EM204BV
Pieza de recambio (R0020) diseñada y calibrada única y exclusivamente para gestionar el sistema multiprocesos de esta familia de inversoras.
Advertencia de Compatibilidad
Esta tarjeta NO es de uso universal. Su software y arquitectura de relevadores están ajustados a los consumos y programación MCU del modelo EM204BV.
Garantía de Reparación
Instalar el módulo OEM original asegura que las curvas de soldadura, la interfaz sinérgica y las alarmas térmicas funcionen bajo los parámetros de fábrica.
Protocolo de Diagnóstico y Seguridad
Los síntomas más comunes de fallo incluyen: la máquina enciende en 110V pero al conectarla a 220V bota el breaker o marca error; encendido errático de luces de protección, o simplemente el equipo no energiza la etapa de potencia a pesar de que el display funciona.
Antes de abrir la carcasa para reemplazar esta placa, es obligatorio desconectar la soldadora del enchufe y esperar al menos 15-20 minutos. Los capacitores almacenan corriente directa en voltajes muy altos que pueden ser mortales. Verifica siempre con un multímetro que el voltaje esté en 0V.
No. Alterar, puentear o manipular esta placa anulará cualquier garantía y muy probablemente destruirá los módulos IGBT de potencia en el momento en que se intente crear un arco de soldadura. La reparación debe consistir en el reemplazo total de la pieza dañada.
