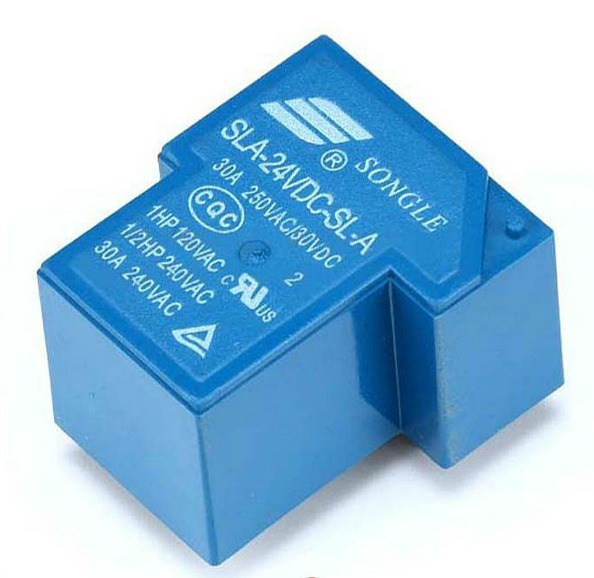

RELEVADOR SLA-24V DS-SL-A 40A VOL-AS110R0014 PARA AS110
RELEVADOR 24VDC 40A PARA SOLDADORA AS110
Código: VOL-AS110R0014 | Modelo: SLA-24VDC-SL-A | Marca: AX TECH / VOL
Relé de potencia miniatura de alto rendimiento diseñado para la conmutación segura y el aislamiento galvánico de la tarjeta de control. Componente de reemplazo directo oficial para las soldadoras inversoras VOL-AS110 y AXT-AS110, capaz de manejar hasta 40 Amperios.
Parámetros Eléctricos del Relé
| Parámetro | Valor / Especificación |
|---|---|
| Voltaje de Bobina | 24 VDC |
| Corriente Máx. de Contacto | 40 A (a 23°C) / 250 VAC |
| Configuración de Contactos | 1NO (1 contacto normalmente abierto) |
| Número de Pines | 4 Pines |
| Resistencia Dieléctrica | 500 VAC |
| Tiempo de Operación / Liberación | Máx. 15 ms / Máx. 10 ms |
| Vida Útil (Mecánica) | 2 × 10⁷ operaciones (300 ops/min) |
Construcción y Durabilidad Industrial
Arquitectura interna diseñada para soportar los arranques continuos en procesos de soldadura:
Contactos de Aleación de Plata
Compuestos de AgCdO / AgSnO₂In₂O₃, garantizan una resistencia extrema al arco eléctrico generado durante la conmutación de los 40 amperios, reduciendo el desgaste y el calentamiento.
Carcasa Plástica Sellada
Estructura miniatura antipolvo tipo T90. Impide el ingreso de partículas de amolado, limaduras metálicas o residuos del taller que puedan interferir con la bobina magnética.
Resistencia Térmica Superior
Diseñado para operar eficientemente bajo condiciones extremas en la tarjeta del inversor, soportando rangos de temperatura de -40°C hasta picos de +105°C.
Reemplazo Exacto para Soldadoras Inversoras
Serie VOL-AS110 y AXT-AS110
Reemplazo directo OEM que asegura el correcto funcionamiento de los procesos de electrodo (SMAW) y TIG Lift en equipos de 110/120V (20-110A).
Circuitos de Automatización
Su estándar SLA y huella de 4 pines lo hace viable para conmutar cargas pesadas en tarjetas lógicas de control industrial y motores pequeños.
Reparación Electrónica Segura
Al respetar el amperaje (40A) y el voltaje de la bobina de control (24VDC), restituye el ciclo normal de encendido y apagado de la fuente de poder.
Asistencia Técnica y Consideraciones de Reemplazo
Un relevador dañado suele presentar síntomas como: la máquina enciende (display y ventilador activo) pero no genera arco de soldadura (contactos abiertos permanentemente), o por el contrario, la máquina se mantiene soldando sin presionar el gatillo en modo TIG (contactos pegados/soldados por arco interno).
1NO significa "Normally Open" (Un contacto normalmente abierto). De los 4 pines, dos corresponden a la bobina de control (que recibe los 24VDC del microprocesador para crear el campo magnético) y los otros dos son el interruptor de alta potencia que se cierra para dejar fluir los 40A.
Por seguridad, desconecta totalmente el equipo de la red eléctrica y permite que los capacitores internos se descarguen (aprox. 15 minutos). Al desoldar el relevador antiguo, ten cuidado de no levantar las pistas de cobre de la tarjeta electrónica. Se requiere habilidad técnica en micro-soldadura.
