CAPACITOR 680 µF 400 V AXT-160R0CAP

Categories , ,

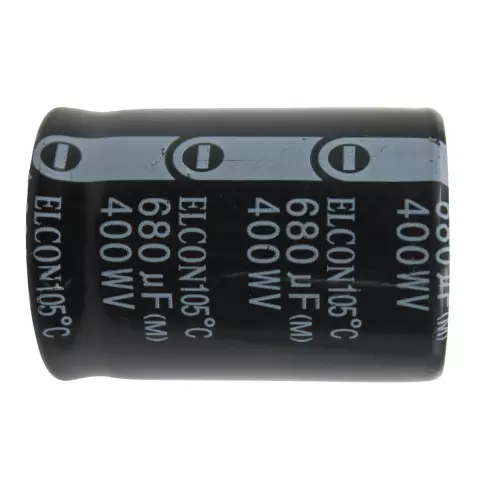

Capacitor Electrolítico 680 µF 400 V AXT-160R0CAP
AX-TECH REFACCIONES

Capacitor Electrolítico 680 µF 400 V

Modelo: AXT-160R0CAP (Radial Snap-In)

Componente electrónico de grado industrial diseñado específicamente para la etapa de rectificación y filtrado en soldadoras inversoras de 160 A. Encargado de almacenar energía, suavizar la tensión pulsante del puente rectificador y entregar los picos de corriente instantáneos requeridos por los IGBT durante la conmutación.

Descargar PDF con información detallada

Aplicación y Funciones Clave

Filtrado de Tensión

Almacena energía de forma eficiente para suavizar la tensión pulsante proveniente del puente rectificador, garantizando una entrega de corriente DC estable al circuito de potencia.

Respuesta a la Demanda

Capacidad óptima para proporcionar los picos de corriente instantáneos exigidos por el inversor IGBT durante ciclos de alta frecuencia en soldadoras de 160 Amperios.

Reducción del Rizado (Ripple)

Suprime las fluctuaciones indeseadas de voltaje en el bus DC, lo cual es crítico para mantener la estabilidad y calidad del arco eléctrico durante la aplicación de la soldadura.

Especificaciones Técnicas Típicas

Código del proveedorAXT-160R0CAP
Capacitancia / Voltaje Nominal680 µF / 400 V (DC)
Tipo y ToleranciaElectrolítico de aluminio polarizado / ±20%
Encapsulado y PinesRadial Snap-In (Montaje a presión / Separación 10 mm)
Temp. de Operación / Vida Útil-25°C a +105°C / 2,000 a 8,000 horas @ 105°C
ESR (Resistencia Serie Equivalente)160 - 270 mΩ @ 100/120 Hz
Corriente de Ondulación (Ripple)1.8 - 3.7 A @ 100/120 Hz
Dimensiones FísicasDiámetro: 30-35 mm / Altura: 50-80 mm (Variable)

Equipos Compatibles e Implementación

Este capacitor es el estándar de filtrado de entrada para fuentes de poder de 160 A. El código AXT-160R0CAP define una refacción (R0) de capacitancia (CAP) para el rango de 160 Amperios.

Sistemas Típicos de Aplicación

  • Soldadoras AX-TECH: Modelos inversores de 160A
  • Pretul 160A: Inversoras Bi-voltaje (127/220V) IGBT
  • Wurkss Infinity 160: Multiproceso MIG/TIG/MMA 110/220V
  • Placas rectificadoras de entrada AC/DC
  • Fuentes conmutadas industriales (SMPS)
  • Inversores de soldadura genéricos de 160 a 200 Amperios

Nota: Verifique que las dimensiones físicas (diámetro y altura) y la separación de pines (10mm) sean compatibles con el chasis de su equipo antes del reemplazo.

Instrucciones Críticas de Seguridad

ADVERTENCIA: Las reparaciones a nivel de placa deben ser realizadas exclusivamente por personal técnico calificado para evitar accidentes graves o daño total del equipo.

Riesgo: Choque eléctrico severo por voltaje residual almacenado.

Precaución: Incluso después de apagar y desconectar la soldadora de la red eléctrica, los capacitores de 400V pueden retener energía letal durante varios minutos. Siempre debe medir y descargar los capacitores usando una resistencia adecuada (nunca haciendo un cortocircuito directo) antes de tocar la placa.

Riesgo: Explosión del componente e incendio de la placa (PCB).

Precaución: Los capacitores electrolíticos son componentes polarizados. Invertir la polaridad (+ / -) al momento de soldarlos causará la destrucción inmediata y violenta del componente al encender el equipo. Verifique siempre la marca impresa en la placa base y en el forro del capacitor.

Riesgo: Fallo del inversor o daño a los transistores IGBT.

Precaución: Nunca sustituya el capacitor por uno de menor voltaje nominal (ej. no use uno de 250V). Respecto a la capacitancia (680 µF), alteraciones drásticas afectarán la curva de filtrado del bus DC, pudiendo provocar que la protección de la máquina se active o que la soldadura presente un arco inestable.
